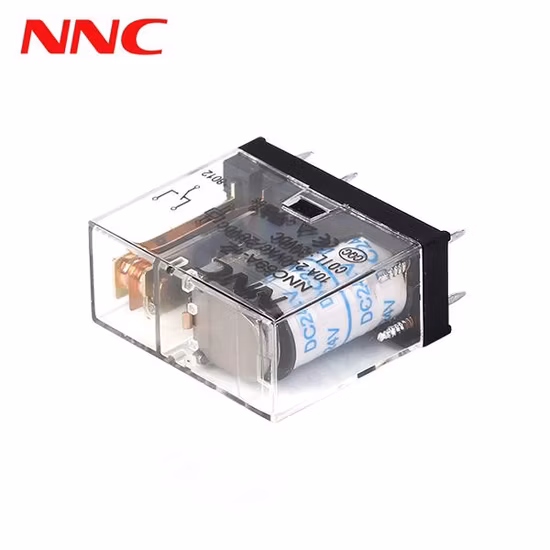

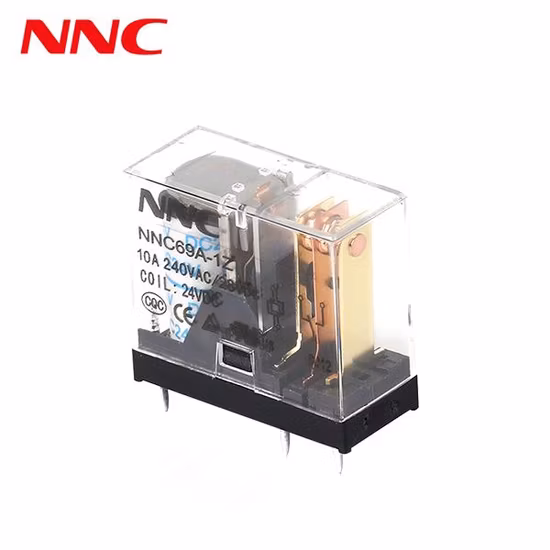

PCB-Relais NNC69A

Spezifikationsschaltplan

Modell Nr.	NNC69A-1Z (JQX-14FC)
Größe	Miniatur
Typ	Elektrisches Parameterrelais
Kontaktmaterial	AG-Legierung (Agsno2; Agcdo)
Kontakt Formular	1z(Spdt); 1h(Spst-Nr); 1d(Spst-NC)
Zertifikat	CE; UL; RoHS
Kontaktbewertung	10A, 16A
Max. Schaltspannung	240VAC/28VDC
Transportpaket	Karton
Spezifikation	29 mm * 13 mm * 25,5 mm
Warenzeichen	NNC
Herkunft	China
HS-Code	8536490000
Produktionskapazität	500.000 Stück/Woche

PCB Relay NNC69A-1Z (JQX-14FC-1Z) Used in Modular Electrical Control

Spezifikation

Abmessungen			29 mm * 13 mm * 25,5 mm
Kontaktfunktion	Bilden		1Z(SPDT),1H(SPST-NO),1D(SPST-NC)
	Nennlast		10 A	16A
	Maximale Schaltspannung		240VAC/28VDC
	Kontakt Widerstand		≤100mΩ
	Material		Ag-Legierung (AgSnO2)
	Elektrisches Leben		≥1*105
	Mechanisches Leben		≥1*107
Betriebsspannung (23 °C)			DC: ≤ 75 % * Nennspannung, AC: ≤ 80 % * Nennspannung
Auslösespannung (23 °C)			DC:≥10 %Nennspannung, AC:≥30 %Nennspannung
Maximale Spannung (23 °C)			110 %*Nennspannung
Spulenspannung			DC3-110V, AC6-240V (Anpassen möglich)
Spulenleistung			Gleichstrom: 0,53 W, Wechselstrom: 1,2 VA
Abholzeit			≤20 ms
Veröffentlichkeitsdatum			≤10ms
Spannungsfestigkeit	Zwischen offenen Kontakten desselben Pols		1200VAC/1min (Leckstrom 1mA)
	Zwischen Kontakten verschiedener Pole		1200VAC/1min (Leckstrom 1mA)
	Zwischen Kontakten und Spule		5000VAC/1min (Leckstrom 1mA)
Isolationswiderstand			≥100 mΩ (500 VDC)
Umgebungstemperatur			-55 °C ~70 °C
Umgebungsfeuchtigkeit			35 %–80 % relative Luftfeuchtigkeit
Luftdruck			86–106 kPa
Stoßfestigkeit			10G (sinusförmiger Halbwellenimpuls: 11 ms)
Vibrations-Resistenz			10–55 Hz (doppelte Amplitude: 1,5 mm)
Installation			Leiterplatte oder Sockel mit DIN-Schiene
Gewicht			Ca. 16g/Stück
Verpackung		Karton mit Schaumstoffbox im Inneren	500 Stück/Karton, Gewicht: 9 kg, Gewicht: 8 kg, Abmessung (mm): 342 x 263 x 325
		Karton mit Schaumstoffschlauch im Inneren	500 Stück/Karton, Gewicht: 9 kg, Gewicht: 8 kg, Abmessung (mm): 338 x 135 x 185

Schaltplan

PCB Relay NNC69A-1Z (JQX-14FC-1Z) Used in Modular Electrical Control
